Sensore fotoelettrico cablato anti luce solare per grandi cancelli industriali 30m

Sensore fotoelettrico cablato anti luce solare per grandi cancelli industriali 30m

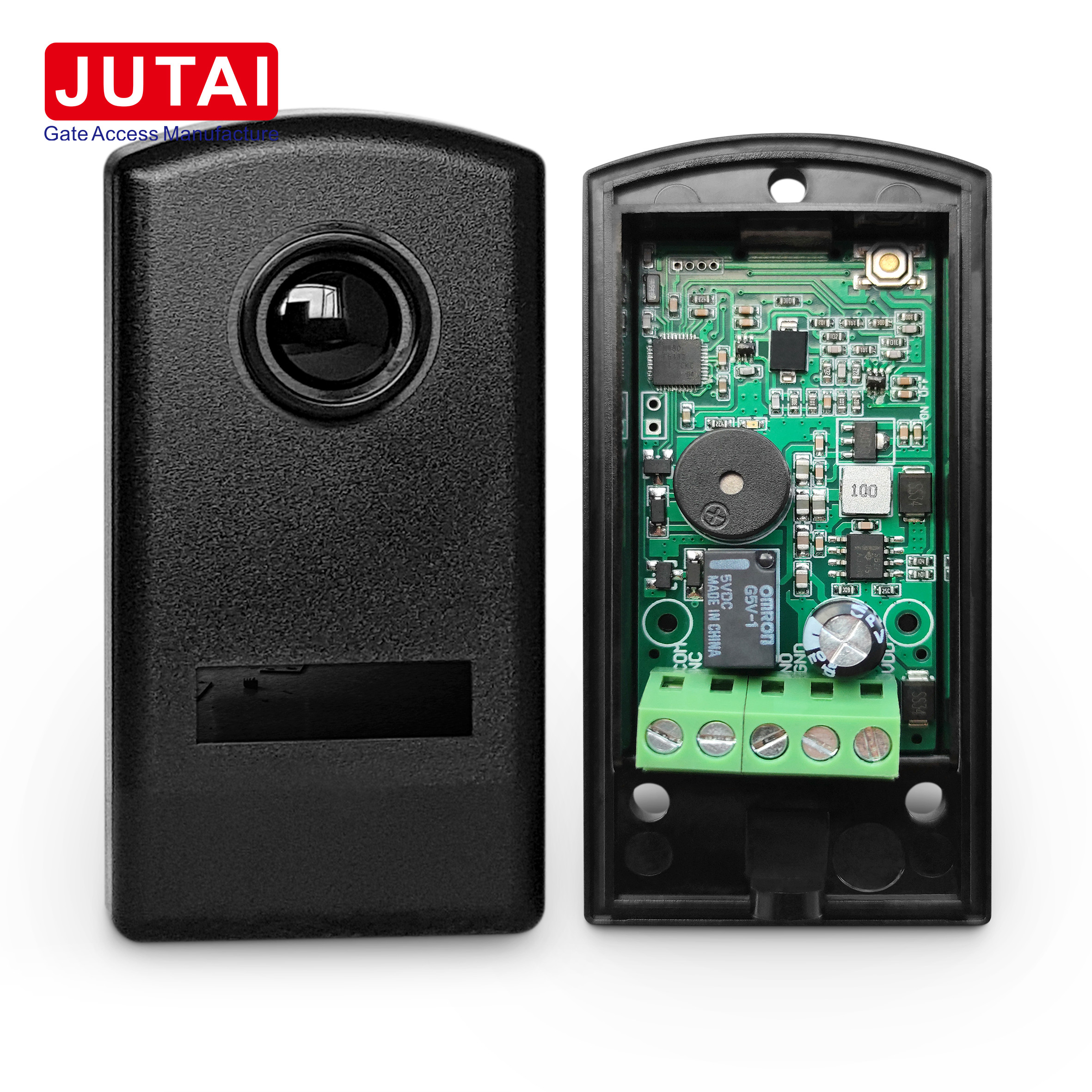

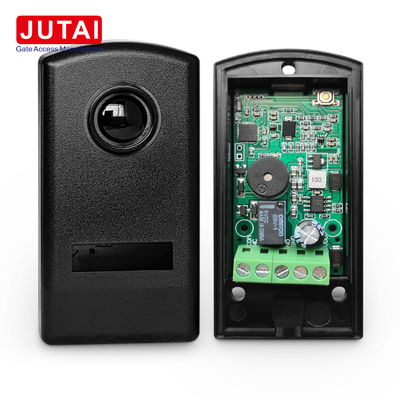

Sensore di fascio infrarosso JUTAI IR-20M

Caratteristiche

1. Rilevazione a lunga distanza: fino a 30 metri di distanza di rilevazione alla luce solare esterna.
2. Alta sensibilità: in grado di rilevare con precisione oggetti molto piccoli o movimenti sottili.
3. Tempo di risposta rapido: questi sensori hanno tempi di risposta estremamente rapidi, che li rendono adatti per applicazioni che richiedono un rilevamento rapido.
4. Alta resistenza alle interferenze: progettata per resistere alle interferenze luminose ambientali (come la luce solare o le luci dei veicoli), garantendo prestazioni stabili.
5. Facile installazione: di solito progettato per una facile installazione e allineamento, facilitando l'installazione e la manutenzione dell'utente.

Applicazioni

1. Porte e sistemi di controllo automatici di accesso: utilizzati per rilevare persone o veicoli che passano, controllando automaticamente l'apertura e la chiusura delle porte.
2. Sistemi di sicurezza: nelle applicazioni di sicurezza, rilevano l'ingresso non autorizzato, comunemente utilizzati per la sicurezza del perimetro, delle finestre e delle porte.
3. Automazione industriale: utilizzato nelle linee di produzione e nelle cinghie trasportatrici per rilevare le posizioni e i movimenti degli oggetti e controllare le operazioni delle macchine.
4. Gestione del parcheggio: utilizzato nei parcheggi per rilevare l'ingresso e l'uscita dei veicoli, controllare i cancelli di barriera o monitorare l'occupazione dei parcheggi.

Istruzioni di installazione

1. Accesso all'interno: aprire il pannello anteriore della fotocella per accedere ai suoi componenti interni.
2. Inserimento del cavo e fissaggio della base: inserire i cavi nelle rispettive fessure e fissare saldamente la base della fotocella al muro.
3. Montaggio su parete o superficie metallica:
   • Per il montaggio a parete, effettuare tre fori di 5 mm e inserire gli ancoraggi di vite adatti.
   • Per le superfici metalliche, fare tre fori da 3 mm per le viti autoattaccanti.
4. Fare connessioni: collegare i cavi necessari e alimentare la fotocella con una tensione compresa tra 12 e 24 V CC/AC.
5. Assicurare un posizionamento corretto: allineare correttamente la fotocella. Il LED rosso sul ricevitore deve rimanere spento se allineato correttamente. Se il raggio infrarosso viene interrotto, il LED rosso si accenderà.
6. Copertura con pannello anteriore: una volta verificate le connessioni, sostituire il pannello anteriore, assicurandosi che sia saldamente in posizione.
7. Sistema di prova: interrompere più volte il raggio infrarosso per verificare la risposta del relè.
8. Proteggere il pannello anteriore: infine, proteggere il pannello anteriore con le viti fornite.

Seguendo questi passaggi si assicurerà la corretta installazione e il corretto funzionamento della fotocellula IR-20M.

Provate un'affidabilità di alto livello con la fotocellula a infrarossi con cavo JUTAI IR-20.

• Distanza di rilevamento stabile: offre un rilevamento eccezionalmente stabile e affidabile a oltre 20 metri.
• Lampade a infrarossi di alta qualità: utilizza marchi tedeschi rinomati per garantire una distanza e una resistenza luminose costanti.
• Relai affidabili: dispone di relai del marchio Omron giapponese, garantendo la compatibilità con vari marchi di operatori di porte.
• Tecnologia di montaggio superficiale (SMT): garantisce l'accuratezza e la coerenza della produzione di lotti attraverso rigorosi standard di qualità.

Vantaggi e caratteristiche

Supporto completo

Ogni pacchetto include un manuale d'uso in inglese con diagrammi illustrati, che offre una guida completa per l'installazione e la configurazione senza sforzo.

Conclusioni

In sintesi, il sensore a raggi infrarossi JUTAI IR-20 offre una sicurezza e una versatilità senza pari in varie applicazioni, garantendo tranquillità e comodità in ambienti diversi.




Parametro tecnico

Dettagli di collegamento del JUTAI IR-20

Per installare la fotocella IR-20M, si prega di seguire le seguenti istruzioni passo dopo passo:

1. Accesso all'interno:

   • Sollevate il pannello anteriore della fotocella per accedere ai suoi componenti interni.

2. Inserimento e fissaggio del cavo:

   • Inserire i cavi nelle loro fessure e fissare saldamente la base della fotocellula al muro.

3. Montaggio su parete o superficie metallica:

   • Se montato su un muro, fare tre fori di 5 ø e inserire le ancore di vite adeguate.
   • Per il montaggio su superfici metalliche, perforare tre fori per viti autoattaccanti.

4. Creare connessioni:

   • Collegare i cavi necessari e alimentare la fotocella con una tensione compresa tra 12 e 24 V DC/AC.

5. Assicurare il posizionamento corretto:

   • Verificare il posizionamento, l'allineamento e la connessione corretti della fotocellula.
   • Il LED rosso sul ricevitore dovrebbe rimanere spento se tutto è configurato correttamente.
   • Quando il raggio infrarosso viene interrotto, il LED rosso si accende.

6. Copertina con pannello anteriore:

   • Una volta verificate le connessioni, coprite la fotocella con il pannello anteriore.
   • Inserirlo saldamente finché non si ferma, e poi chiuderlo saldamente.

7. Sistema di prova:

   • Testare il sistema interrompendo il raggio infrarosso più volte per garantire una corretta risposta del relè.

8. Pannello anteriore sicuro:

   • Infine, fissare il pannello anteriore in posizione utilizzando le viti fornite.

Seguendo diligentemente questi passaggi, è possibile assicurarsi che la fotocellula IR-20M sia installata e funzioni correttamente.

Linee guida di installazione:

1. Preparare il sito di installazione: scegliere un luogo adatto per l'installazione della fotocella a infrarossi cablata a 20 metri JUTAI IR-20.Assicurarsi che l'area sia libera da ostacoli e fornisca una copertura ottimale per il rilevamento.

2. Posizione di montaggio: montare la fotocella a infrarossi ad un'altezza e ad un angolo che consentano la massima copertura e gamma di rilevamento.La superficie di montaggio deve essere stabile e sicura per evitare movimenti o disallineamenti..

3. Connessioni di cablaggio: collegare i fili della fotocella a infrarossi secondo il diagramma di cablaggio o il manuale d'uso fornito.Assicurare un adeguato isolamento e connessioni sicure per evitare problemi elettrici.

4. Fornitura di alimentazione: fornire una fonte di alimentazione stabile all'interno del range di tensione specificato (in genere 12-24V DC) alla fotocellula a infrarossi.

5. Allineamento e prova: una volta installate e alimentate, allineare le lampade a infrarossi per assicurarsi che siano rivolte l'una verso l'altra e che la distanza di rilevamento soddisfi le esigenze.Testare la fotocella bloccando il raggio infrarosso e verificando la risposta del relè.

6. Fine-Tuning: se necessario, regolare l'allineamento e le impostazioni di sensibilità della fotocellula a infrarossi per ottimizzare le sue prestazioni e ridurre al minimo i falsi allarmi o i rilevamenti mancati.

7. Installazione sicura: dopo aver confermato il corretto funzionamento, fissare in modo sicuro la fotocella a infrarossi sul posto utilizzando l'hardware di montaggio fornito.Assicurarsi che tutti i collegamenti siano stretti e che l'unità sia protetta dai fattori ambientali.

Seguendo meticolosamente queste linee guida di installazione, potrete sperimentare affidabilità e prestazioni di alto livello con la fotocella infrarossa con cavo a 20 metri JUTAI IR-20,fornendo sicurezza e comodità senza pari per le vostre esigenze.
